Lehren Lichtraumprofil nach NEM 102 für Spur N

Wie bei der „echten“ Eisenbahn ist es auch bei der Modelleisenbahn wichtig, dass die Züge ungehindert fahren können. Beim Anlagenbau stellen sich demzufolge immer wieder die Fragen: „Werden die Züge da durchpassen?“, „Eckt da auch nichts an?“

Deshalb haben wir Profillehren entwickelt. Man stellt sie einfach auf das Gleis und schon kann man z.B. sehen, wie nah Gebäude oder Bäume gesetzt werden können, ob der Bahnsteig oder die Güterrampe passen oder ob eine Unterführung ausreichend hoch ist.

Allerdings ist zu beachten, dass der seitliche Abstand zum Gleis nur bei einer geraden Gleisführung auf diese Art sichergestellt werden kann. In Kurven gilt auch weiterhin: man muss mit seinen längsten Fahrzeugen probieren, ob sie berührungsfrei fahren können oder nicht.

Die Grundlage der Profillehren für das Lichtraumprofil liegt in den „Normen Europäischer Modellbahnen“, speziell in der Norm „NEM 102“. Darin geht es um die „Umgrenzung des lichten Raumes bei gerader Gleisführung“.

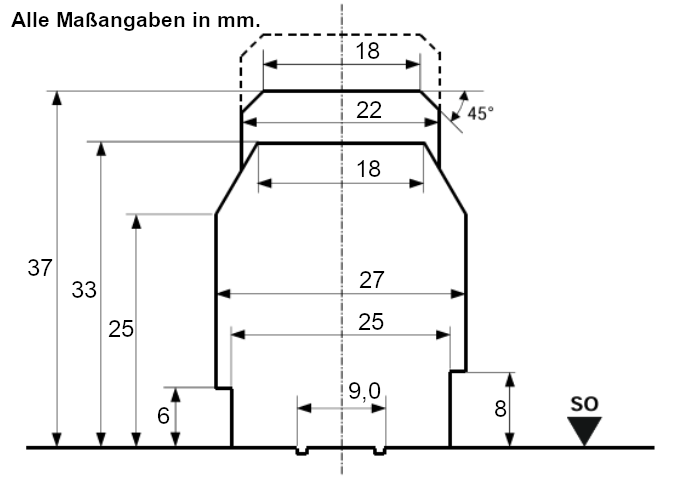

Für das folgende Bild wurden aus dieser Norm speziell die Maße für die Spur N – also den Maßstab 1:160 – zusammengestellt. Unsere Profillehren weisen diese Maße auf.

An der Unterseite unserer Profillehren gibt es eine zum Gleis passende Ausbuchtung. Sie ist genauso breit, wie für die Spurweite vorgegeben. Damit kann die Lehre direkt auf das Gleis aufgesetzt werden und verrutscht auch während des Messens nicht so leicht.

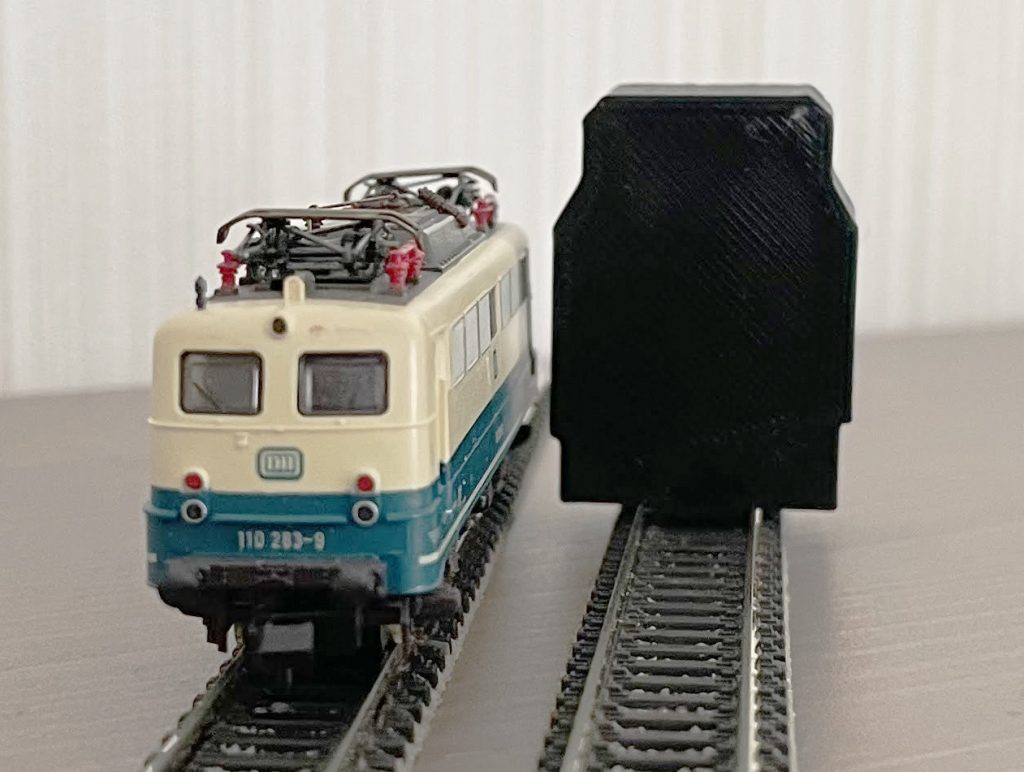

Bei dem freizuhaltenden Umfeld von den Gleisen muss man außerdem beachten, ob man Oberleitungsbetrieb nachbilden möchte oder nicht. Denn mit dem Betrieb von Elektrolokomotiven mit ihren auf dem Dach befindlichen Stromabnehmern braucht man auch mehr Platz „nach oben“ als dies bei Dampf-, Diesel- oder Akkubetrieb erforderlich ist.

Aus diesem Grund bieten wir unterschiedliche Profillehren an.
